Инжекторный двигатель Ваз 2107

“Семерка” — последний представитель серии заднеприводных машин ВАЗ. Седьмая модель разработана на основе ВАЗ 2105 и отличается формой сидений, отделкой салона, формой световых приборов и мощностью двигателя.

Первоначально на ВАЗ 2107 ставили полуторалитровый двигатель от ВАЗ 2103. Впоследствии модельный ряд двигателей, устанавливаемых на “семерку”, был расширен. Для разных рынков выпускались автомобили с объемами двигателя от 1.45 до 1.7 литра. Именно двигатель 1.7 литра был первым, который оборудовался не карбюраторной, а инжекторной системой питания. Впоследствии ВАЗ 2107 инжектор полностью сместил с конвейера карбюраторные автомобили.

Принцип работы инжекторного двигателя Ваз 2107

В отличие от карбюраторных систем, где приготовление воздушно-топливной смеси происходит в камерах карбюратора, инжекторная система предполагает впрыск топлива непосредственно в цилиндры. Поэтому такая система называется “система распределенного впрыска”.

Инжекторные системы квалифицируются в зависимости от принципа работы и количества инжекторов. “Семерка” оборудована системой раздельного впрыска с 4 форсунками (по одной на цилиндр). Форсунки ВАЗ 2107 управляются микроконтроллером электронного блока управления двигателем. Он регулирует поступление топлива в цилиндры в зависимости от режима работы, положения педали газа и прочих параметров, считываемых специальными датчиками.

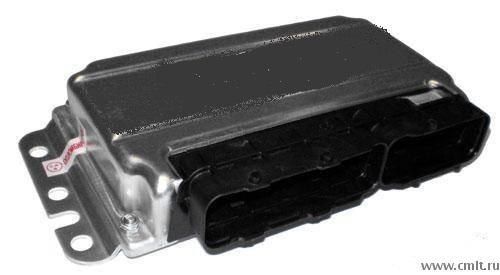

ЭБУ (электронный блок управления) контролирует количество топлива и воздуха, поступающего в камеры сгорания двигателя. Кроме этого, он управляет формированием искры на свечах зажигания, меняя опережения в зависимости от оборотов. Также ЭБУ включает и выключает топливный насос, регулирует обороты холостом ходу, контролирует количество СО в выхлопных газах, температуру охлаждающей жидкости в блоке цилиндров. Работает все это следующим образом.

Бензин из бака, пройдя через топливный фильтр, подается насосом в топливную рампу. На последней имеется регулятор давления, который регулирует поступление топлива на форсунки. В топливной рампе поддерживается давление 300 МПа, а излишек топлива отправляется в бензобак через трубопровод обратной подачи.

Электронный блок управления открывает и закрывает форсунки, обеспечивая подачу бензина во впускные коллекторы с каждым оборотом двигателя. Количество топлива, поступающего в цилиндр, зависит от времени, в течение которого форсунка открыта. Это время ЭБУ рассчитывает исходя из показаний множества датчиков. Главные показатели, которые влияют на время открытия форсунки — информация с датчика массового расхода воздуха и датчика положения дроссельной заслонки. Момент открытия форсунки определяется, исходя из положения поршней в цилиндре, которое передает на ЭБУ датчик коленвала.

Учитываются и другие параметры:

  • температура охлаждающей жидкости, которая влияет на процесс горения топливной смеси;
  • напряжение бортовой сети, от которого зависит время срабатывания форсунок;
  • обороты двигателя;
  • состав выхлопных газов.

Система зажигания ВАЗ 2107 инжектор

Инжекторный двигатель ВАЗ 2107 оборудован электронным модулем зажигания, состоящем из электронной платы и пары катушек. Благодаря отсутствию подвижных деталей, система отличается повышенной надежностью и не требует регулярного обслуживания. Момент формирования искры определяется ЭБУ двигателя и зависит от оборотов коленчатого вала.

Преимущества инжекторных моделей ВАЗ 2107

  • Благодаря оптимальному формированию топливной смеси КПД инжекторного двигателя выше, чем у карбюраторного. Соответственно, двигатель ваз 2107 инжектор потребляет меньше топлива и при этом мощнее, чем карбюраторный мотор с тем же объемом.
  • Электроника регулирует обороты двигателя, благодаря чему он более устойчиво работает на холостом ходу, реже глохнет при неумелом старте с места и лучше заводится в мороз.
  • В отличие от карбюраторного двигателя, инжекторный не нуждается в частой регулировке систем подачи топлива и зажигания.
  • Оптимальный состав и количество топливно-воздушной смеси, поступающей в цилиндры, а также наличие катализатора обеспечивают минимальное содержание вредных веществ в выхлопе. Это важный момент с точки зрения экологии и заботы о здоровье.
  • Гидронатяжитель цепи и гидрокомпенсаторы зазоров клапанов избавляют от необходимости ручной регулировки механизма и обеспечивают менее шумную работу двигателя.
  • Диаграмма крутящего более “плавная” — высокий крутящий момент достигается в большем диапазоне оборотов.

[tip]Примечание: на инжекторный двигатель можно установить газовое оборудование как второго, так и четвертого поколения. Последний вариант более предпочтительный — четвертое поколение ГБО более экономично и предотвращает возможность возникновения “хлопков” в двигателе.[/tip]

Недостатки инжекторной модели двигателя ВАЗ

Кроме достоинств, инжекторная ВАЗ 2107 имеет некоторые недостатки:

  • Расположение двигателя и других агрегатов в подкапотном пространстве осталось таким же, как у “классики” старого образца. Это затрудняет доступ к некоторым деталям. Однако система впрыска достаточно надежна, поэтому не требует частого обслуживания в процессе эксплуатации.
  • Инжекторная “семерка” оборудована катализатором, который легко повредить при проезде через препятствия. Поэтому при движении по неровной дороге надо быть осторожнее.
  • Двигатель с инжектором более требователен к качеству топлива, чем карбюраторная вариация. При использовании некачественного бензина возможно загрязнение системы, требующее проведения внепланового обслуживания агрегата.
  • При поломке системы впрыска ее не удастся починить и настроить “на коленке” в гаражных условиях. Придется обращаться на СТО.

Неисправности инжекторного двигателя Ваз 2107

Проблемы инжекторного двигателя “семерки” обычно проявляют себя следующим образом:

  • Двигатель работает неустойчиво.
  • Расход топлива ВАЗ 2107 увеличен.
  • В выхлопных газах отмечается повышенное содержание СО.
  • Провалы при нажатии на педаль акселератора.
  • Двигатель “не тянет” (пониженная мощность).
  • Для диагностики неисправностей системы впрыска необходимо специальное оборудование. В частности, чтобы считать коды ошибок и проверить показания датчиков и работу ЭБУ двигателя необходим специальный компьютер (тестер). Поэтому ремонт и диагностика ВАЗ 2107 инжектор производится на специализированных СТО. Самая распространенная причина неисправности инжектора — засорение форсунок.

Причины засорения инжектора

Обычно проблемы с системой впрыска возникают при использовании некачественного бензина. Тяжелые парафины, содержащиеся в таком топливе, оседают на стенках системы, перекрывая подачу топлива. Производители качественного бензина добавляют в него детергент — специальную присадку, растворяющую отложения. В некачественных сортах бензина содержится слишком много парафина, который образует отложения быстрее, чем с ними справляются детергенты.

Отложения образуются более интенсивно при низкой температуре, поэтому при частой эксплуатации автомобиля с непрогретым двигателем инжектор забивается чаще.

Отложения могут накапливаться не только в форсунках. Нередко пары оседают на дроссельной заслонке, что приводит к изменению пропорций поступающей в цилиндры воздушно-топливной смеси.

Отложения веществ, содержащихся в некачественном бензине, могут появиться и на обратной стороне тарелок впускных клапанов. Это может привести к прогоранию клапана или детонационному сгоранию топлива.

Чтобы очистить систему впрыска от отложений, необходимо использовать специальную промывочную жидкость и оборудование. Промыть инжектор можно в гаражных условиях. Для этого необходима спринцовка и промывочная жидкость. Последняя смешивается с бензином и заливается в систему впрыска через шланг вакуумного усилителя тормозов. Сначала операция производится на заглушенном двигателе, потом на работающем. Смесь в работающий двигатель подается постепенно, небольшими порциями. В результате отложения растворяются, попадают в цилиндры двигателя и там сгорают. При этом могут кратковременно появиться клубы дыма, выходящие из глушителя.
